【Affinity】 「陰影パターン」で「青海波」を作ってみる

こんにちは、さち です。

このブログでは、無料で高機能な画像アプリ「Affinity」を使って画像を作成しています。

今回は、この Affinity の機能「陰影パターン（ハッチング）」を使って、上図のような「青海波（せいがいは）」のパターンを作ります。

以前から作ってみたかったパターンなので、どうしたら「陰影パターン」で作れるか挑戦してみます！

【手順1】 「同心円」パターンを作る

作り方

1. キャンバスよりも大きめの「長方形」シェイプを作成します。

2. 作成した「長方形」レイヤーを選択します。

3. 「塗りつぶし」ツールを選びます。

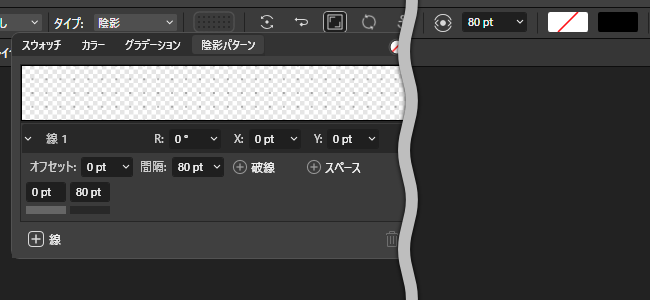

4. 「陰影パターン」を設定します。（※陰影パターンの設定の詳細は後述）

5. 大量の円が敷き詰められました。（※色は後で変えます）

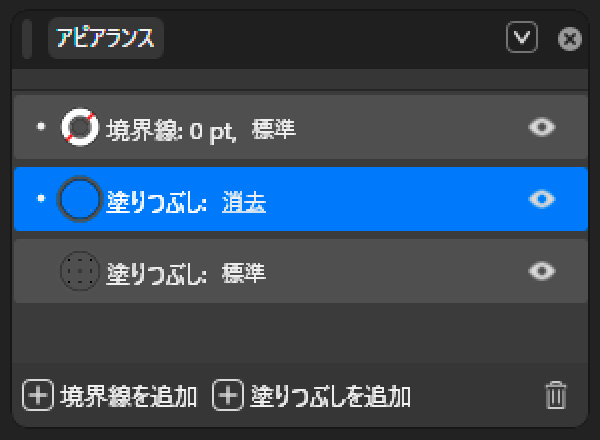

6. 「アピアランス」パネルで、ブレンドモードを「消去」にした「塗りつぶし」を上に重ねて追加します。

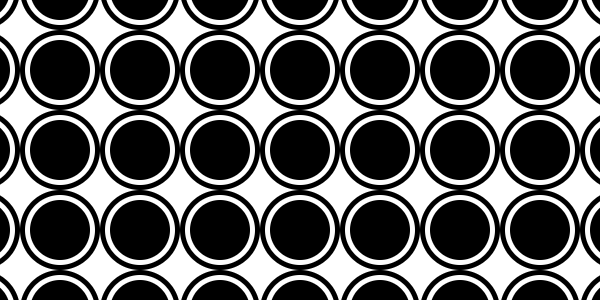

7. 追加した「塗りつぶし」に、「陰影パターン」を使って先ほどより少し小さい円を敷き詰めます（※陰影パターンの設定の詳細は後述）。すると、中央がくり抜かれた円ができます。

8. また少し小さい円を敷き詰めて、さらに少し小さい円でくり抜いて……と繰り返していくと……

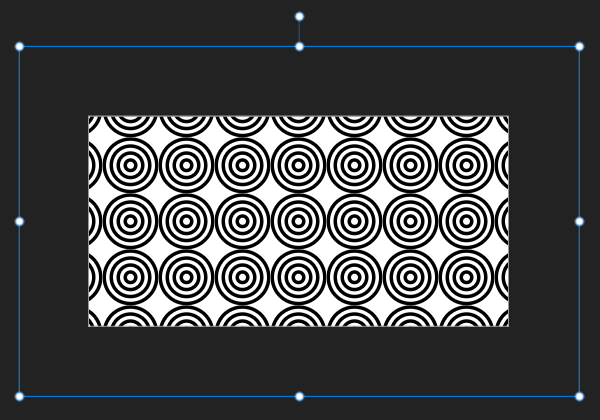

9. 的（まと）のような「同心円」パターンができました。


「陰影パターン」の設定

前述の「作り方」で使った「陰影パターン」の設定値です。1個の「長方形」レイヤーに、「アピアランス」パネルで複数の「塗りつぶし」を追加して使って下さい。

「線」の設定はすべての「塗りつぶし」で同じで、「ブレンドモード」と「線の太さ」だけが異なります。

ブレンドモード「消去」のときは、ミスに気づきやすいように「線の色」を赤にしていますが、見た目には関係ないので何色でも大丈夫です。

塗りつぶし1（最上）

ブレンドモード	回転	線の太さ	背景の色	線の色
消去	0	10	透明	FF0000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし2

ブレンドモード	回転	線の太さ	背景の色	線の色
標準	0	20	透明	000000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし3

ブレンドモード	回転	線の太さ	背景の色	線の色
消去	0	30	透明	FF0000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし4

ブレンドモード	回転	線の太さ	背景の色	線の色
標準	0	40	透明	000000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし5

ブレンドモード	回転	線の太さ	背景の色	線の色
消去	0	50	透明	FF0000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし6

ブレンドモード	回転	線の太さ	背景の色	線の色
標準	0	60	透明	000000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし7

ブレンドモード	回転	線の太さ	背景の色	線の色
消去	0	70	透明	FF0000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

塗りつぶし8（最下）

ブレンドモード	回転	線の太さ	背景の色	線の色
標準	0	80	透明	000000

線1	R	X	Y	オフセット	間隔
	0	0	0	0	80
	破線	スペース
	0	80

【手順2】 「削り取る」パターンを作る

作り方

1. 先ほどとまったく同じ位置・サイズで、「長方形」シェイプを追加で作成します。

2. 新しい「長方形」レイヤーを、すでにある「長方形」レイヤーの上に重ねて配置します。

3. こんな感じの「陰影パターン」を作ります。（※陰影パターンの設定の詳細は後述）

4. いま「陰影パターン」を作成した「長方形」レイヤーのブレンドモードを「消去」にします。

5. 「青海波」のパーツができました。


「陰影パターン」の設定

前述の「作り方」で使った「陰影パターン」の設定値です。1個の「長方形」レイヤーに、「アピアランス」パネルで複数の「塗りつぶし」を追加して使って下さい。

ブレンドモード「消去」のときは、ミスに気づきやすいように「線の色」を赤にしていますが、見た目には関係ないので何色でも大丈夫です。

塗りつぶし1（最上）

ブレンドモード	回転	線の太さ	背景の色	線の色
消去	0	20	透明	FF0000

線1	R	X	Y	オフセット	間隔
	0	0	-50	0	80

塗りつぶし2

ブレンドモード	回転	線の太さ	背景の色	線の色
標準	0	80	透明	00BB00

線1	R	X	Y	オフセット	間隔
	0	40	-20	0	80
	破線	スペース
	0	80

塗りつぶし3

ブレンドモード	回転	線の太さ	背景の色	線の色
消去	0	40	透明	FF0000

線1	R	X	Y	オフセット	間隔
	0	0	20	0	80

塗りつぶし4（最下）

ブレンドモード	回転	線の太さ	背景の色	線の色
標準	0	80	透明	00BB00

線1	R	X	Y	オフセット	間隔
	0	0	-40	0	80
	破線	スペース
	0	80

【手順3】 パーツを組み合わせる

1. 「青海波」のパーツを複数して組み合わせ、「青海波」を完成させていきましょう。

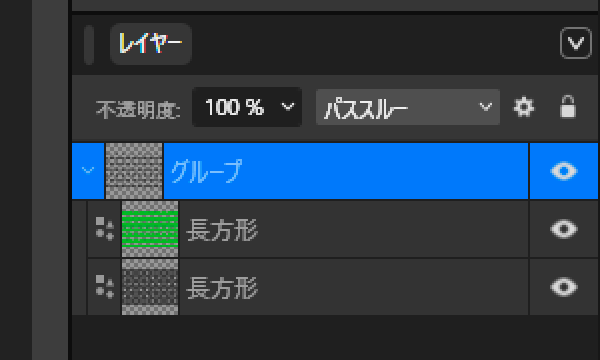

2. 2個の「長方形」レイヤーを「グループ」レイヤーに入れます。さらに、この「グループ」レイヤーを選択した状態で……

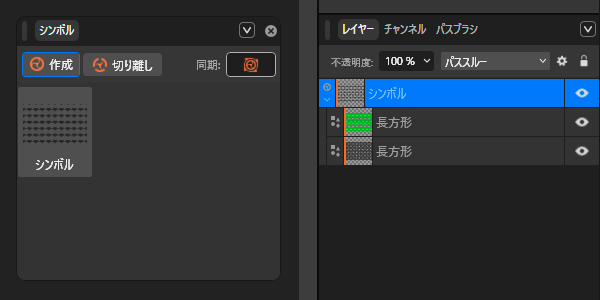

3. 「シンボル」パネルにある「作成」ボタンをクリックします（メニューの「ベクター」→「シンボルを作成」でも可）。これで、パーツのクローンが作れるようになりました。

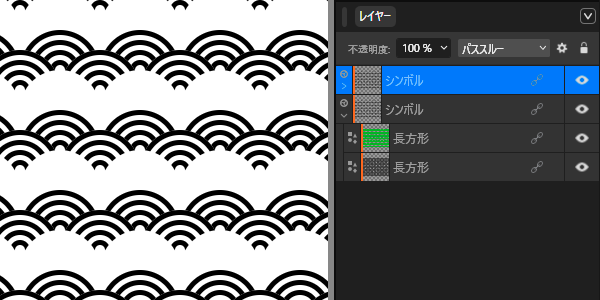

4. 「シンボル」レイヤーを「複製（ Ctrl + J ）」して、追加された「シンボル（クローン）」の位置を調整。「青海波」を組み上げていきます。

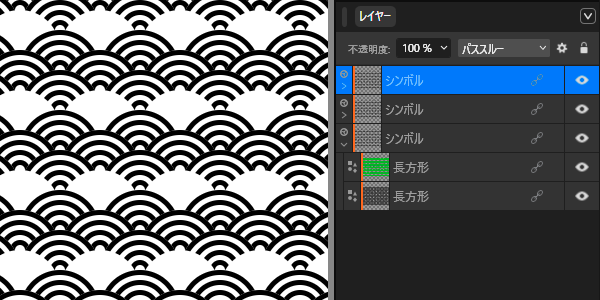

5. さらに、「シンボル」レイヤーを「複製（ Ctrl + J ）」して位置を調整。

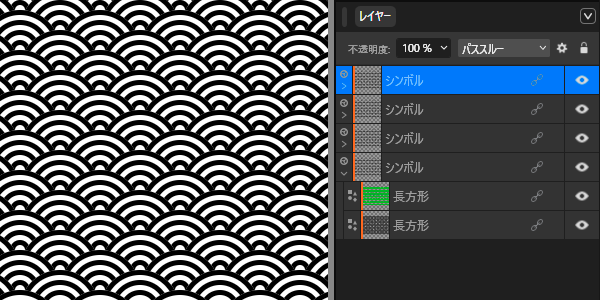

6. さらにもう一度、「複製（ Ctrl + J ）」して位置を調整。これで「青海波」の形は完成しました。

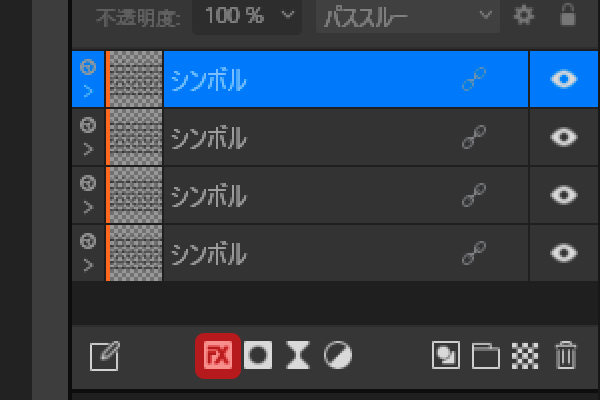

7. あとは、「青海波」の色を変更します。「シンボル」レイヤーを1個だけ選択して、「レイヤーエフェクト（FX）」ボタンをクリックします。

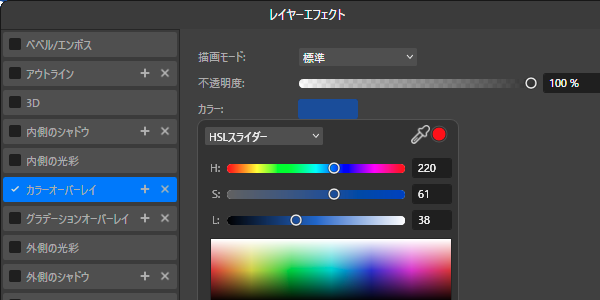

8. 「カラーオーバーレイ」をオンにして、「カラー」を好きな色にします。（描画モードは「標準」または「スクリーン」にする）

9. 「レイヤーエフェクト」が同期され、すべての「シンボル」レイヤーに適用されます。

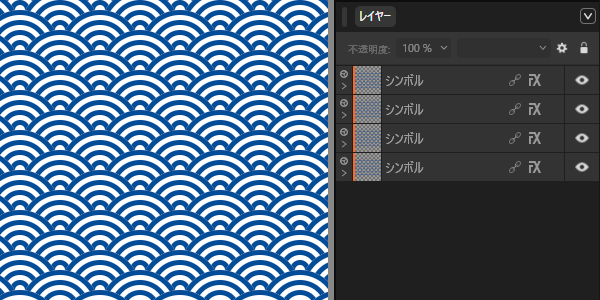

10. 「青海波」が完成しました！


今回、シンプルに「カラーオーバーレイ」しか使いませんでしたが、他の「レイヤーエフェクト」を適用しても面白いものができそうですね。

まとめ

「陰影パターン」を使って作るには工夫が必要で、特に「手順2」でパーツの形を削り出すのに少し苦労しました。

「シンボル」レイヤーを使っているので、後からの変更もしやすいと思います。

以前の記事でも書いたことですが、「パターン」レイヤーに「シェイプ」が使えるようになったら、「青海波」をはじめ色々なパターンをもっと簡単に作れる気がします。

Affinity の開発者の方、お願いします！　「パターン」レイヤーに「シェイプ」を配置したら反映されるようにして下さい。可能になれば「パターン」レイヤーの用途がとんでもなく広がるはずです！

関係ないけど、「青海波」って Wi-Fi がたくさんあるみたいに見えてきますよね。
